sensor MAZDA MODEL CX-9 2015 Manual del propietario (in Spanish)

Black plate (277,1)

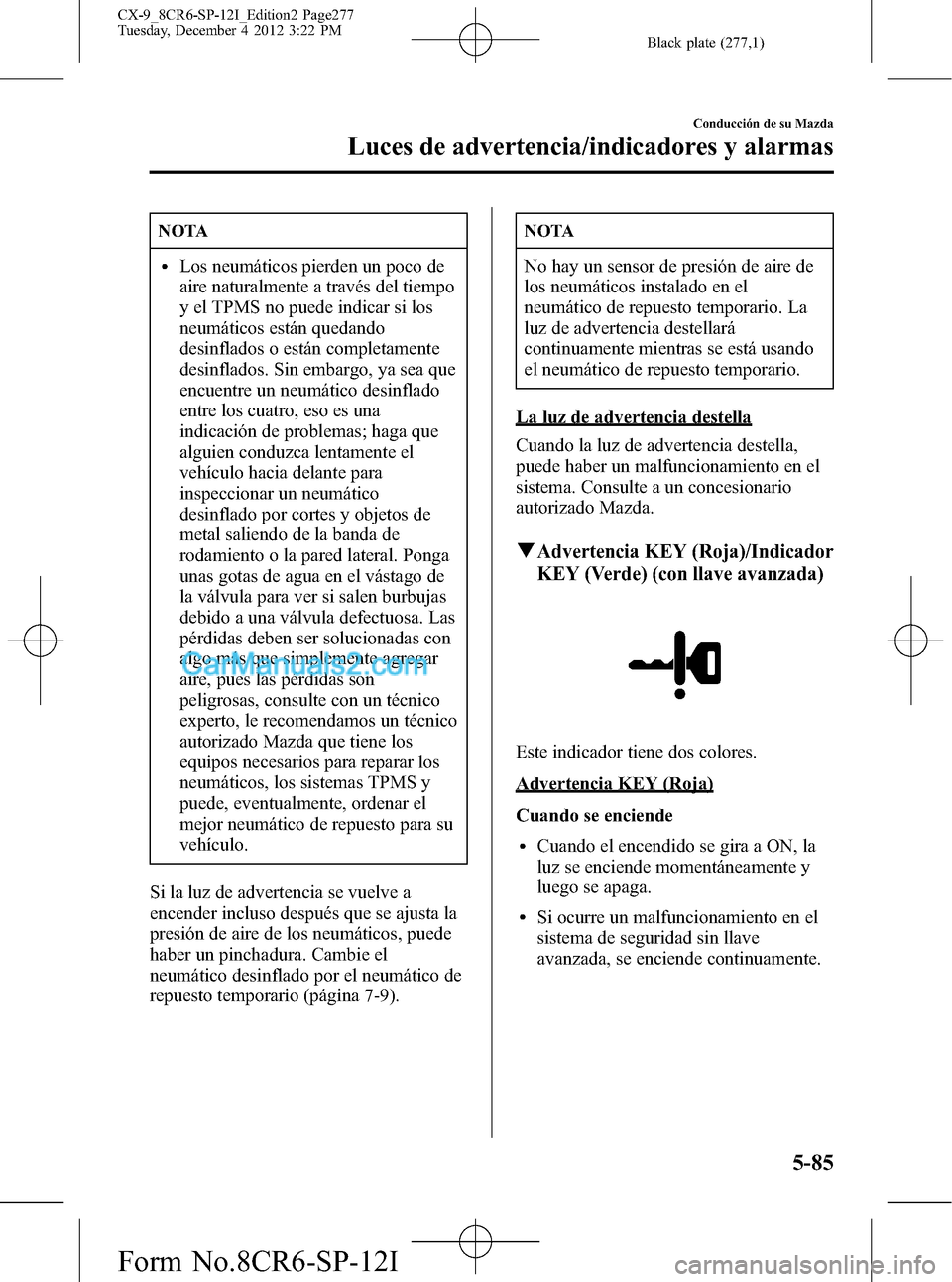

NOTA
lLos neumáticos pierden un poco de
aire naturalmente a través del tiempo
y el TPMS no puede indicar si los
neumáticos están quedando
desinflados o están completamente
desinflados. Sin embargo, ya sea que
encuentre un neumático desinflado
entre los cuatro, eso es una
indicación de problemas; haga que
alguien conduzca lentamente el
vehículo hacia delante para
inspeccionar un neumático
desinflado por cortes y objetos de
metal saliendo de la banda de
rodamiento o la pared lateral. Ponga
unas gotas de agua en el vástago de
la válvula para ver si salen burbujas
debido a una válvula defectuosa. Las
pérdidas deben ser solucionadas con
algo más que simplemente agregar
aire, pues las pérdidas son
peligrosas, consulte con un técnico
experto, le recomendamos un técnico
autorizado Mazda que tiene los
equipos necesarios para reparar los
neumáticos, los sistemas TPMS y
puede, eventualmente, ordenar el
mejor neumático de repuesto para su
vehículo.
Si la luz de advertencia se vuelve a
encender incluso después que se ajusta la
presión de aire de los neumáticos, puede
haber un pinchadura. Cambie el
neumático desinflado por el neumático de
repuesto temporario (página 7-9).
NOTA
No hay un sensor de presión de aire de
los neumáticos instalado en el
neumático de repuesto temporario. La
luz de advertencia destellará
continuamente mientras se está usando
el neumático de repuesto temporario.
La luz de advertencia destella
Cuando la luz de advertencia destella,
puede haber un malfuncionamiento en el
sistema. Consulte a un concesionario
autorizado Mazda.
qAdvertencia KEY (Roja)/Indicador
KEY (Verde) (con llave avanzada)
Este indicador tiene dos colores.
Advertencia KEY (Roja)
Cuando se enciende
lCuando el encendido se gira a ON, la
luz se enciende momentáneamente y
luego se apaga.
lSi ocurre un malfuncionamiento en el
sistema de seguridad sin llave
avanzada, se enciende continuamente.
Conducción de su Mazda
Luces de advertencia/indicadores y alarmas
5-85
CX-9_8CR6-SP-12I_Edition2 Page277
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

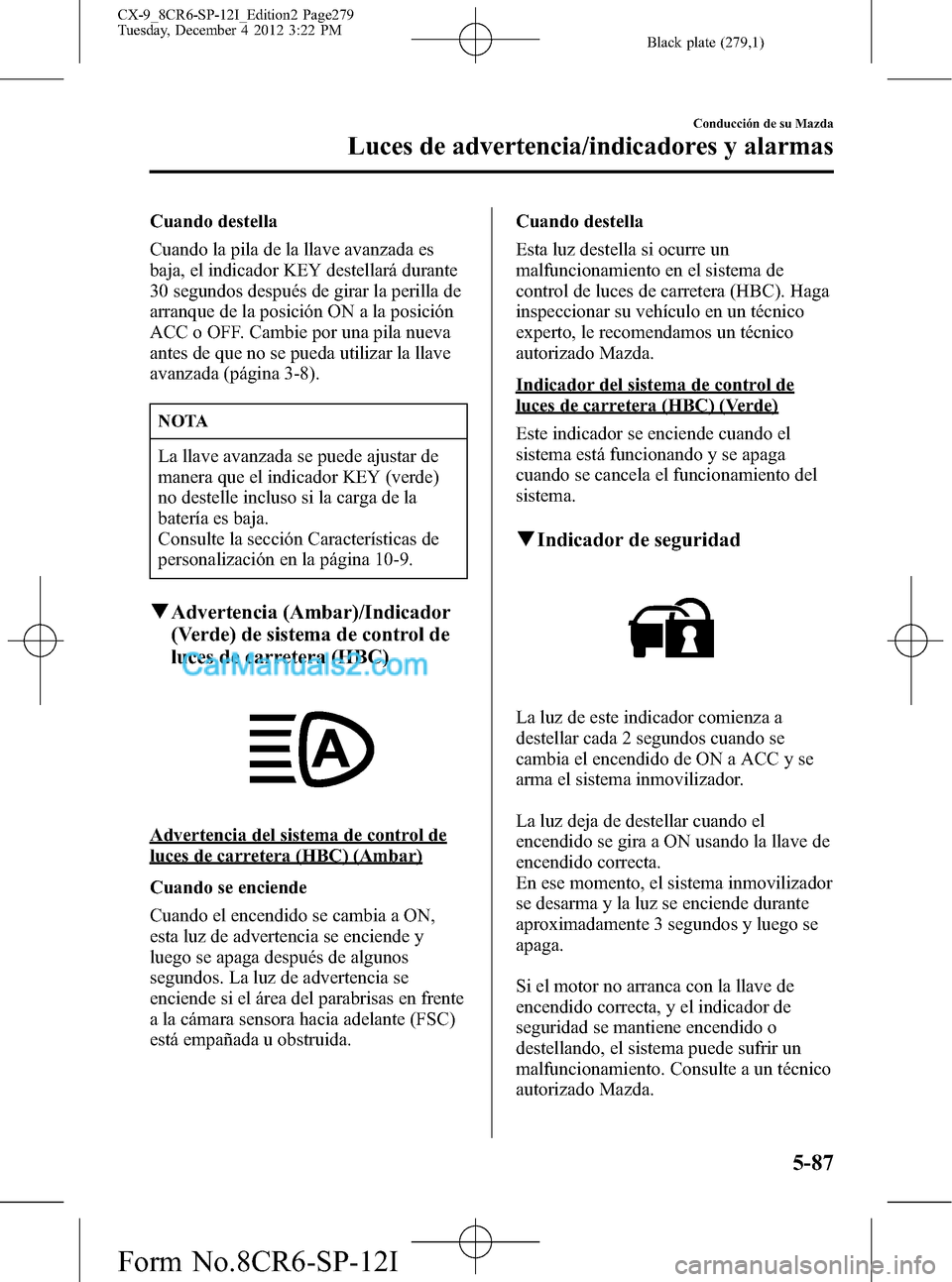

Black plate (279,1)
Cuando destella
Cuando la pila de la llave avanzada es
baja, el indicador KEY destellará durante
30 segundos después de girar la perilla de
arranque de la posición ON a la posición
ACC o OFF. Cambie por una pila nueva
antes de que no se pueda utilizar la llave
avanzada (página 3-8).
NOTA
La llave avanzada se puede ajustar de
manera que el indicador KEY (verde)
no destelle incluso si la carga de la
batería es baja.
Consulte la sección Características de
personalización en la página 10-9.
qAdvertencia (Ambar)/Indicador
(Verde) de sistema de control de
luces de carretera (HBC)
Advertencia del sistema de control de
luces de carretera (HBC) (Ambar)
Cuando se enciende
Cuando el encendido se cambia a ON,
esta luz de advertencia se enciende y
luego se apaga después de algunos
segundos. La luz de advertencia se
enciende si el área del parabrisas en frente
a la cámara sensora hacia adelante (FSC)
está empañada u obstruida.Cuando destella
Esta luz destella si ocurre un
malfuncionamiento en el sistema de
control de luces de carretera (HBC). Haga
inspeccionar su vehículo en un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Indicador del sistema de control de
luces de carretera (HBC) (Verde)
Este indicador se enciende cuando el
sistema está funcionando y se apaga
cuando se cancela el funcionamiento del
sistema.
qIndicador de seguridad
La luz de este indicador comienza a
destellar cada 2 segundos cuando se
cambia el encendido de ON a ACC y se
arma el sistema inmovilizador.
La luz deja de destellar cuando el
encendido se gira a ON usando la llave de
encendido correcta.
En ese momento, el sistema inmovilizador
se desarma y la luz se enciende durante
aproximadamente 3 segundos y luego se
apaga.
Si el motor no arranca con la llave de
encendido correcta, y el indicador de
seguridad se mantiene encendido o
destellando, el sistema puede sufrir un
malfuncionamiento. Consulte a un técnico
autorizado Mazda.
Conducción de su Mazda
Luces de advertencia/indicadores y alarmas
5-87
CX-9_8CR6-SP-12I_Edition2 Page279
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

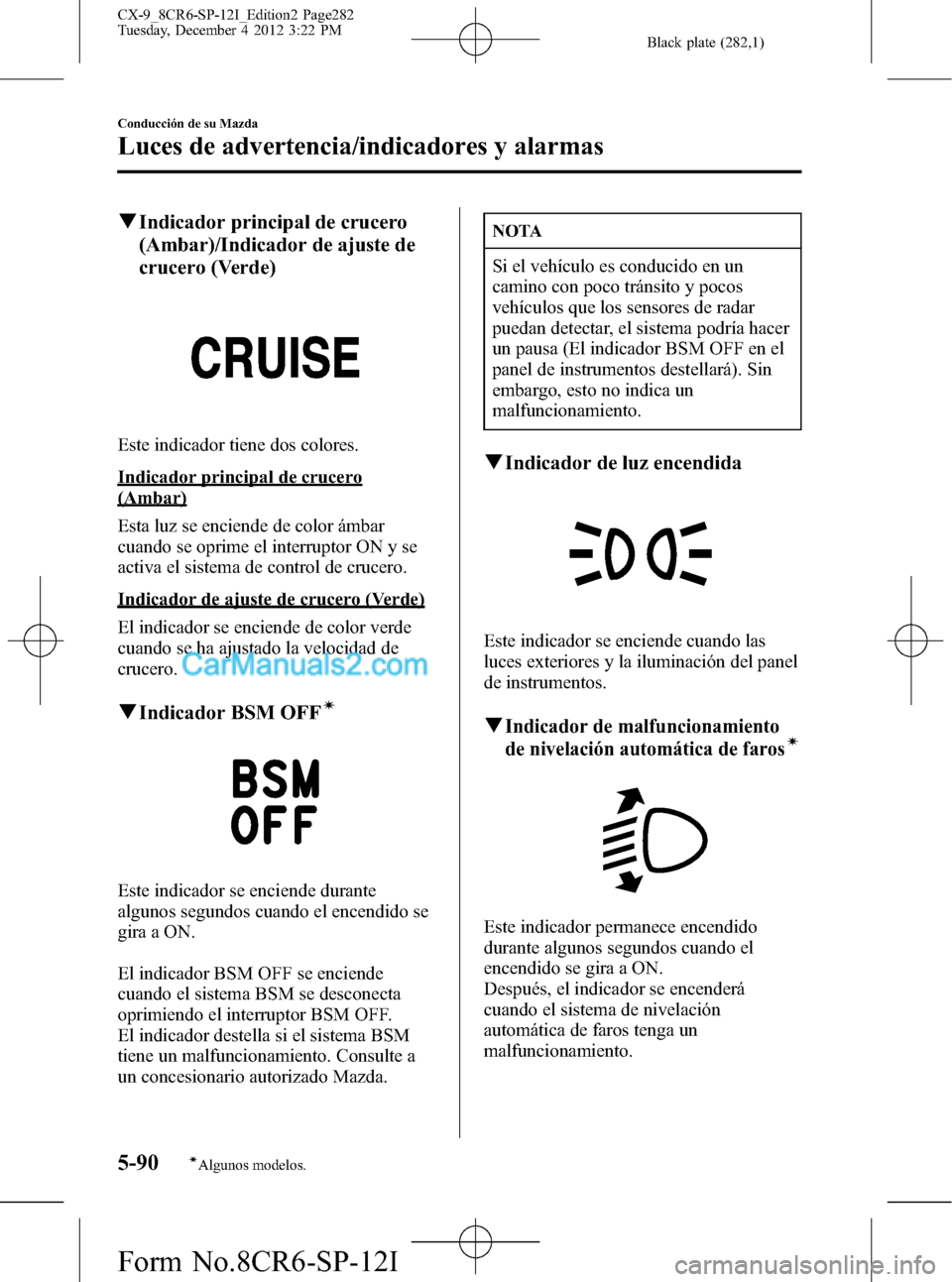

Black plate (282,1)
qIndicador principal de crucero
(Ambar)/Indicador de ajuste de
crucero (Verde)
Este indicador tiene dos colores.
Indicador principal de crucero
(Ambar)
Esta luz se enciende de color ámbar
cuando se oprime el interruptor ON y se
activa el sistema de control de crucero.
Indicador de ajuste de crucero (Verde)
El indicador se enciende de color verde
cuando se ha ajustado la velocidad de
crucero.
qIndicador BSM OFFí
Este indicador se enciende durante
algunos segundos cuando el encendido se
gira a ON.
El indicador BSM OFF se enciende
cuando el sistema BSM se desconecta
oprimiendo el interruptor BSM OFF.
El indicador destella si el sistema BSM
tiene un malfuncionamiento. Consulte a
un concesionario autorizado Mazda.
NOTA
Si el vehículo es conducido en un
camino con poco tránsito y pocos
vehículos que los sensores de radar
puedan detectar, el sistema podría hacer
un pausa (El indicador BSM OFF en el
panel de instrumentos destellará). Sin
embargo, esto no indica un
malfuncionamiento.
qIndicador de luz encendida
Este indicador se enciende cuando las
luces exteriores y la iluminación del panel
de instrumentos.
qIndicador de malfuncionamiento
de nivelación automática de farosí
Este indicador permanece encendido
durante algunos segundos cuando el
encendido se gira a ON.
Después, el indicador se encenderá
cuando el sistema de nivelación
automática de faros tenga un
malfuncionamiento.
5-90
Conducción de su Mazda
íAlgunos modelos.
Luces de advertencia/indicadores y alarmas
CX-9_8CR6-SP-12I_Edition2 Page282
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

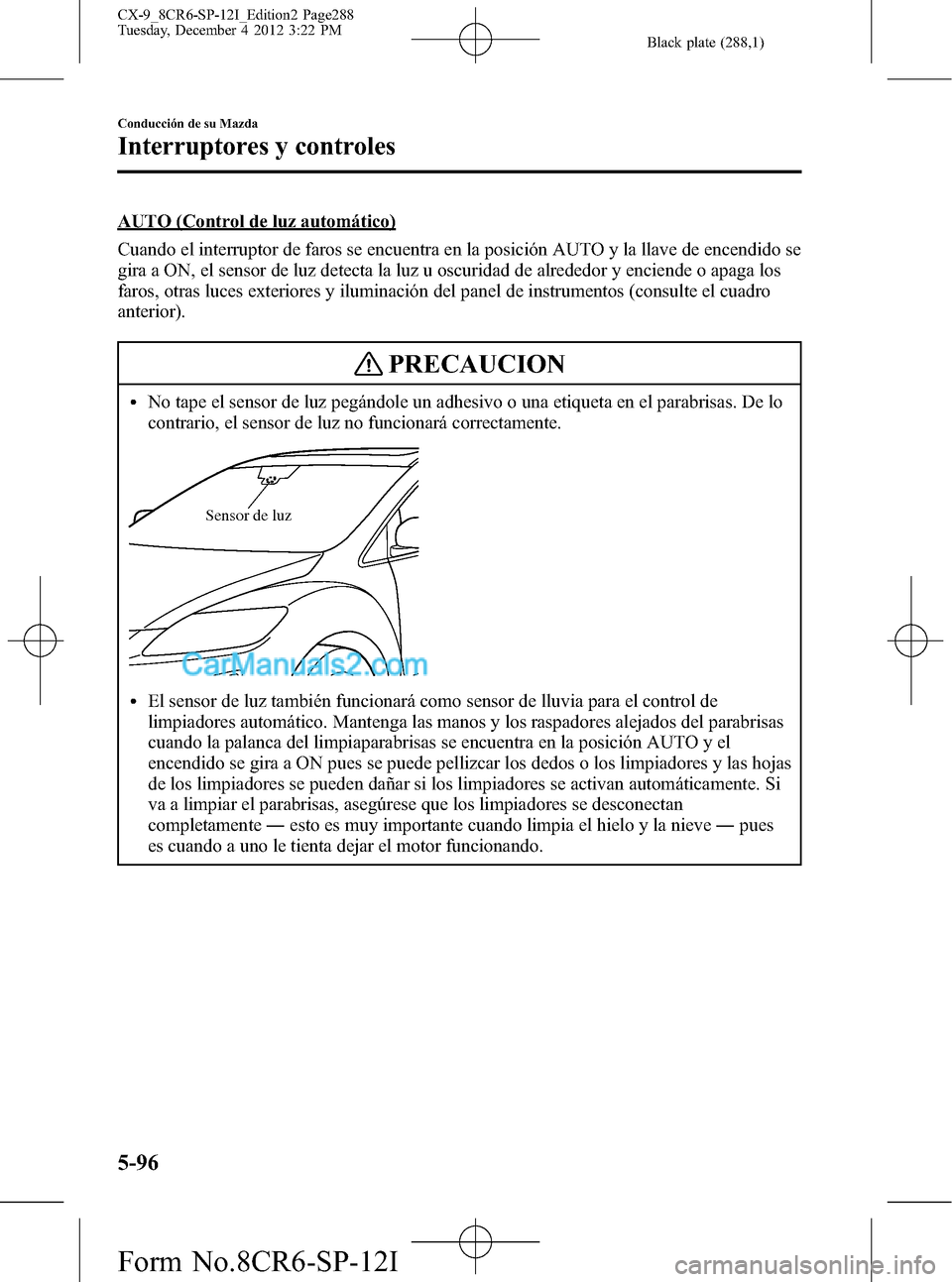

Black plate (288,1)
AUTO (Control de luz automático)
Cuando el interruptor de faros se encuentra en la posición AUTO y la llave de encendido se
gira a ON, el sensor de luz detecta la luz u oscuridad de alrededor y enciende o apaga los
faros, otras luces exteriores y iluminación del panel de instrumentos (consulte el cuadro
anterior).
PRECAUCION
lNo tape el sensor de luz pegándole un adhesivo o una etiqueta en el parabrisas. De lo
contrario, el sensor de luz no funcionará correctamente.
Sensor de luz
lEl sensor de luz también funcionará como sensor de lluvia para el control de
limpiadores automático. Mantenga las manos y los raspadores alejados del parabrisas
cuando la palanca del limpiaparabrisas se encuentra en la posición AUTO y el
encendido se gira a ON pues se puede pellizcar los dedos o los limpiadores y las hojas
de los limpiadores se pueden dañar si los limpiadores se activan automáticamente. Si
va a limpiar el parabrisas, asegúrese que los limpiadores se desconectan
completamente―esto es muy importante cuando limpia el hielo y la nieve―pues
es cuando a uno le tienta dejar el motor funcionando.
5-96
Conducción de su Mazda
Interruptores y controles
CX-9_8CR6-SP-12I_Edition2 Page288
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

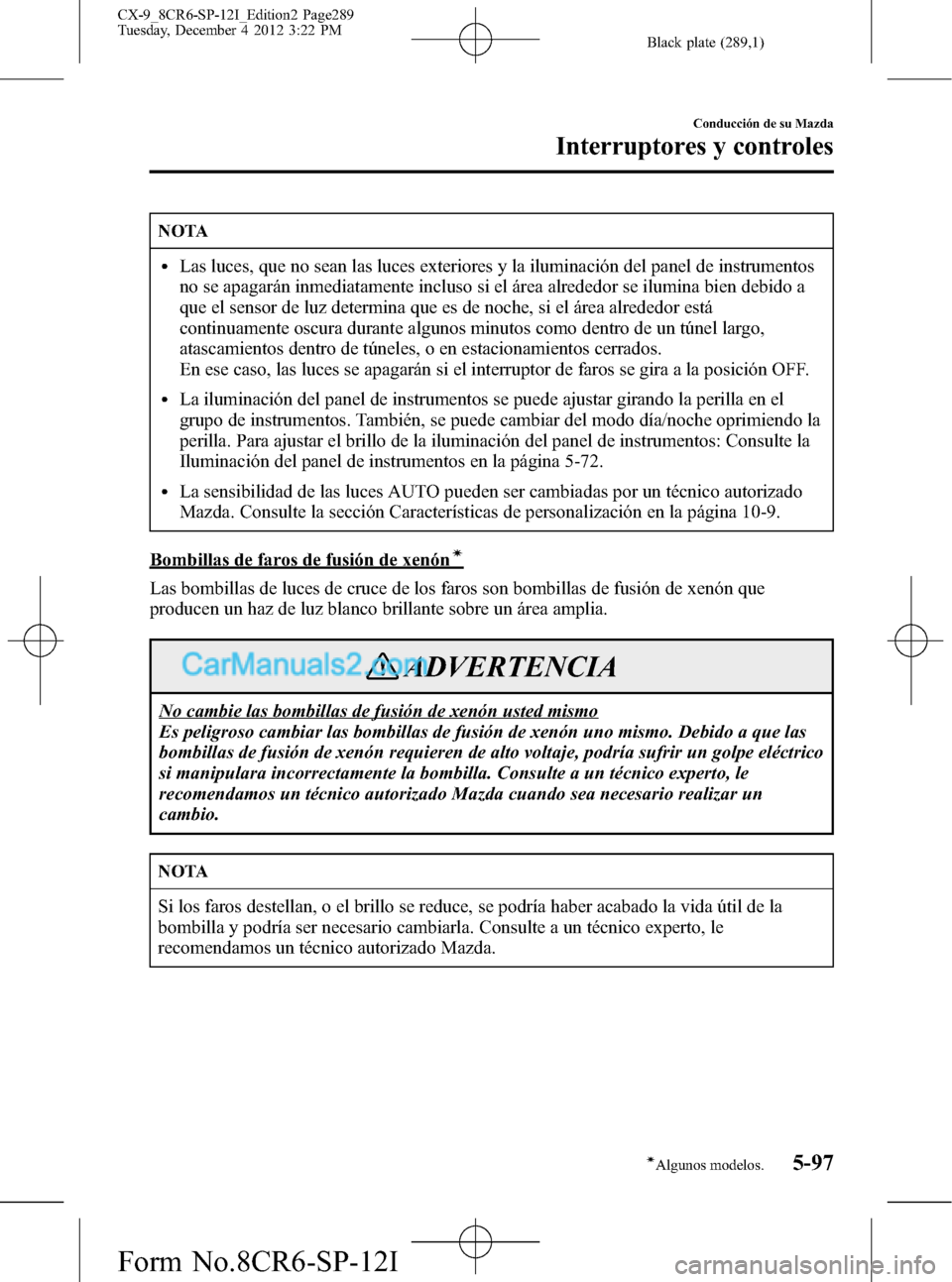

Black plate (289,1)
NOTA
lLas luces, que no sean las luces exteriores y la iluminación del panel de instrumentos
no se apagarán inmediatamente incluso si el área alrededor se ilumina bien debido a
que el sensor de luz determina que es de noche, si el área alrededor está
continuamente oscura durante algunos minutos como dentro de un túnel largo,
atascamientos dentro de túneles, o en estacionamientos cerrados.
En ese caso, las luces se apagarán si el interruptor de faros se gira a la posición OFF.
lLa iluminación del panel de instrumentos se puede ajustar girando la perilla en el
grupo de instrumentos. También, se puede cambiar del modo día/noche oprimiendo la
perilla. Para ajustar el brillo de la iluminación del panel de instrumentos: Consulte la
Iluminación del panel de instrumentos en la página 5-72.
lLa sensibilidad de las luces AUTO pueden ser cambiadas por un técnico autorizado
Mazda. Consulte la sección Características de personalización en la página 10-9.
Bombillas de faros de fusión de xenóní
Las bombillas de luces de cruce de los faros son bombillas de fusión de xenón que
producen un haz de luz blanco brillante sobre un área amplia.
ADVERTENCIA
No cambie las bombillas de fusión de xenón usted mismo
Es peligroso cambiar las bombillas de fusión de xenón uno mismo. Debido a que las
bombillas de fusión de xenón requieren de alto voltaje, podría sufrir un golpe eléctrico
si manipulara incorrectamente la bombilla. Consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda cuando sea necesario realizar un
cambio.
NOTA
Si los faros destellan, o el brillo se reduce, se podría haber acabado la vida útil de la
bombilla y podría ser necesario cambiarla. Consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
Conducción de su Mazda
Interruptores y controles
5-97íAlgunos modelos. CX-9_8CR6-SP-12I_Edition2 Page289
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

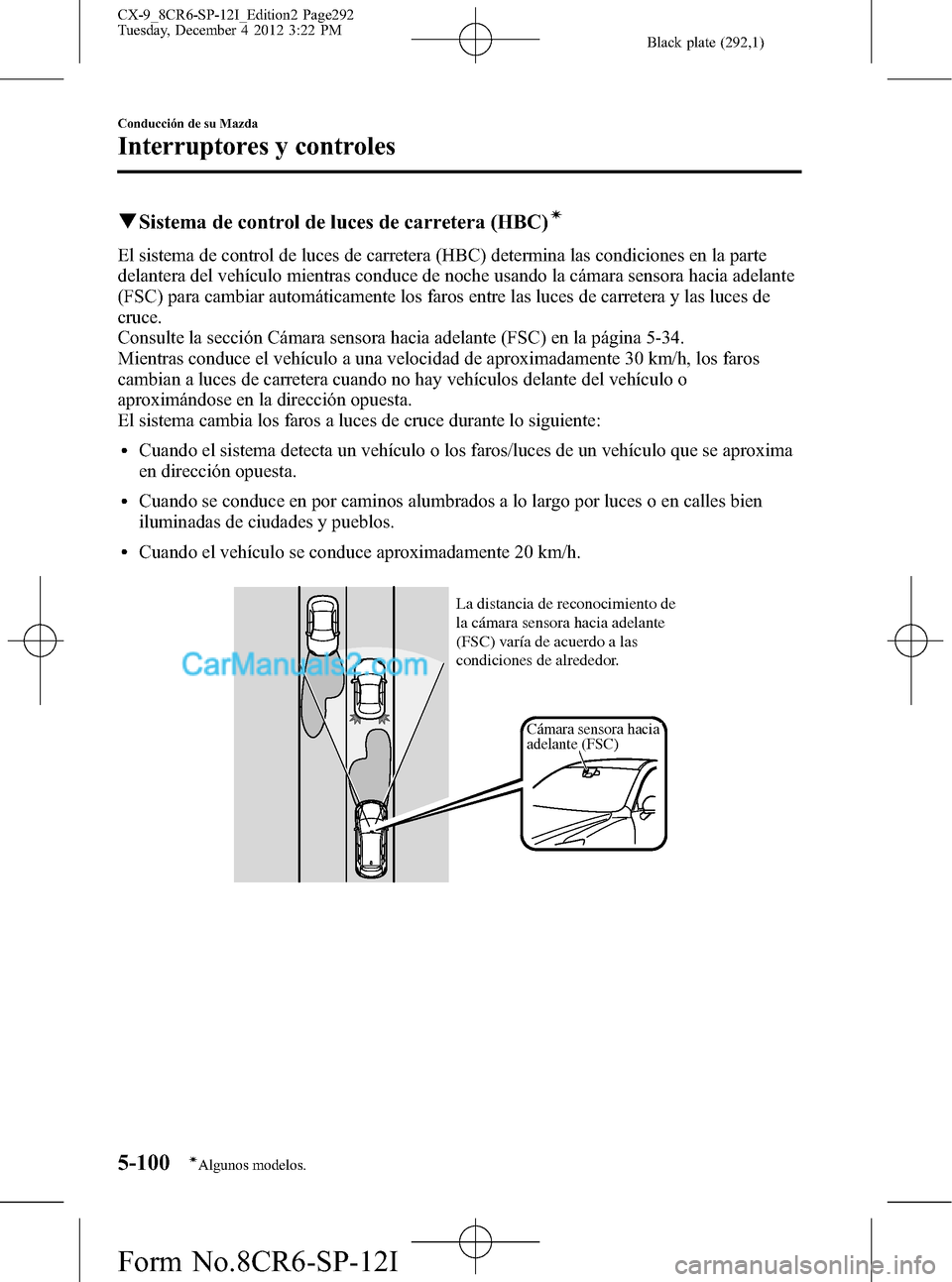

Black plate (292,1)
qSistema de control de luces de carretera (HBC)í
El sistema de control de luces de carretera (HBC) determina las condiciones en la parte
delantera del vehículo mientras conduce de noche usando la cámara sensora hacia adelante
(FSC) para cambiar automáticamente los faros entre las luces de carretera y las luces de
cruce.
Consulte la sección Cámara sensora hacia adelante (FSC) en la página 5-34.
Mientras conduce el vehículo a una velocidad de aproximadamente 30 km/h, los faros
cambian a luces de carretera cuando no hay vehículos delante del vehículo o
aproximándose en la dirección opuesta.
El sistema cambia los faros a luces de cruce durante lo siguiente:
lCuando el sistema detecta un vehículo o los faros/luces de un vehículo que se aproxima
en dirección opuesta.
lCuando se conduce en por caminos alumbrados a lo largo por luces o en calles bien
iluminadas de ciudades y pueblos.
lCuando el vehículo se conduce aproximadamente 20 km/h.
Cámara sensora hacia
adelante (FSC)
La distancia de reconocimiento de
la cámara sensora hacia adelante
(FSC) varía de acuerdo a las
condiciones de alrededor.
5-100
Conducción de su Mazda
íAlgunos modelos.
Interruptores y controles
CX-9_8CR6-SP-12I_Edition2 Page292
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (293,1)

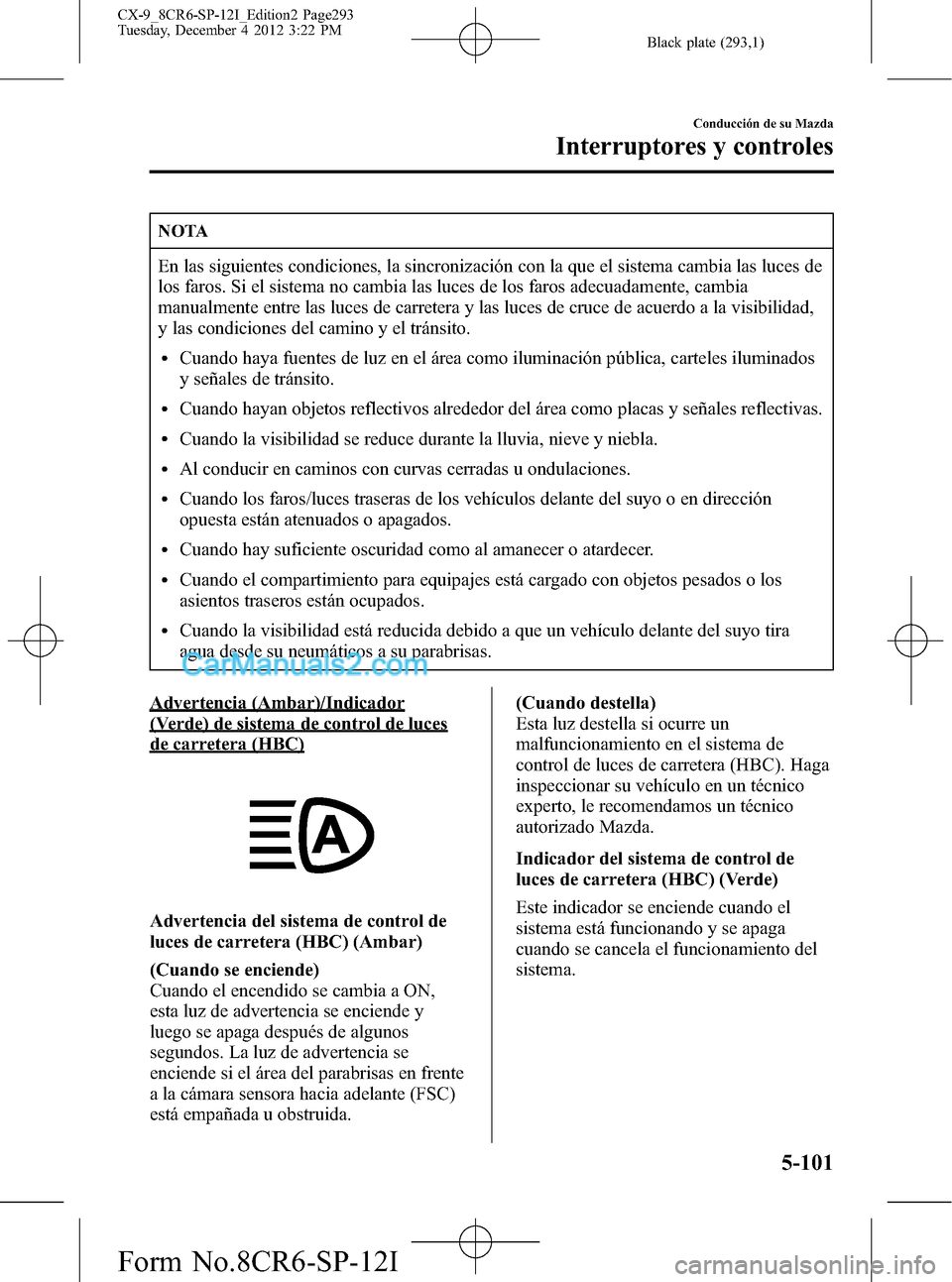

NOTA
En las siguientes condiciones, la sincronización con la que el sistema cambia las luces de
los faros. Si el sistema no cambia las luces de los faros adecuadamente, cambia
manualmente entre las luces de carretera y las luces de cruce de acuerdo a la visibilidad,
y las condiciones del camino y el tránsito.
lCuando haya fuentes de luz en el área como iluminación pública, carteles iluminados
y señales de tránsito.
lCuando hayan objetos reflectivos alrededor del área como placas y señales reflectivas.
lCuando la visibilidad se reduce durante la lluvia, nieve y niebla.
lAl conducir en caminos con curvas cerradas u ondulaciones.
lCuando los faros/luces traseras de los vehículos delante del suyo o en dirección
opuesta están atenuados o apagados.
lCuando hay suficiente oscuridad como al amanecer o atardecer.
lCuando el compartimiento para equipajes está cargado con objetos pesados o los
asientos traseros están ocupados.
lCuando la visibilidad está reducida debido a que un vehículo delante del suyo tira
agua desde su neumáticos a su parabrisas.
Advertencia (Ambar)/Indicador
(Verde) de sistema de control de luces
de carretera (HBC)
Advertencia del sistema de control de
luces de carretera (HBC) (Ambar)
(Cuando se enciende)
Cuando el encendido se cambia a ON,
esta luz de advertencia se enciende y
luego se apaga después de algunos
segundos. La luz de advertencia se
enciende si el área del parabrisas en frente
a la cámara sensora hacia adelante (FSC)
está empañada u obstruida.(Cuando destella)
Esta luz destella si ocurre un
malfuncionamiento en el sistema de
control de luces de carretera (HBC). Haga
inspeccionar su vehículo en un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Indicador del sistema de control de
luces de carretera (HBC) (Verde)
Este indicador se enciende cuando el
sistema está funcionando y se apaga
cuando se cancela el funcionamiento del
sistema.
Conducción de su Mazda
Interruptores y controles
5-101
CX-9_8CR6-SP-12I_Edition2 Page293
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (300,1)

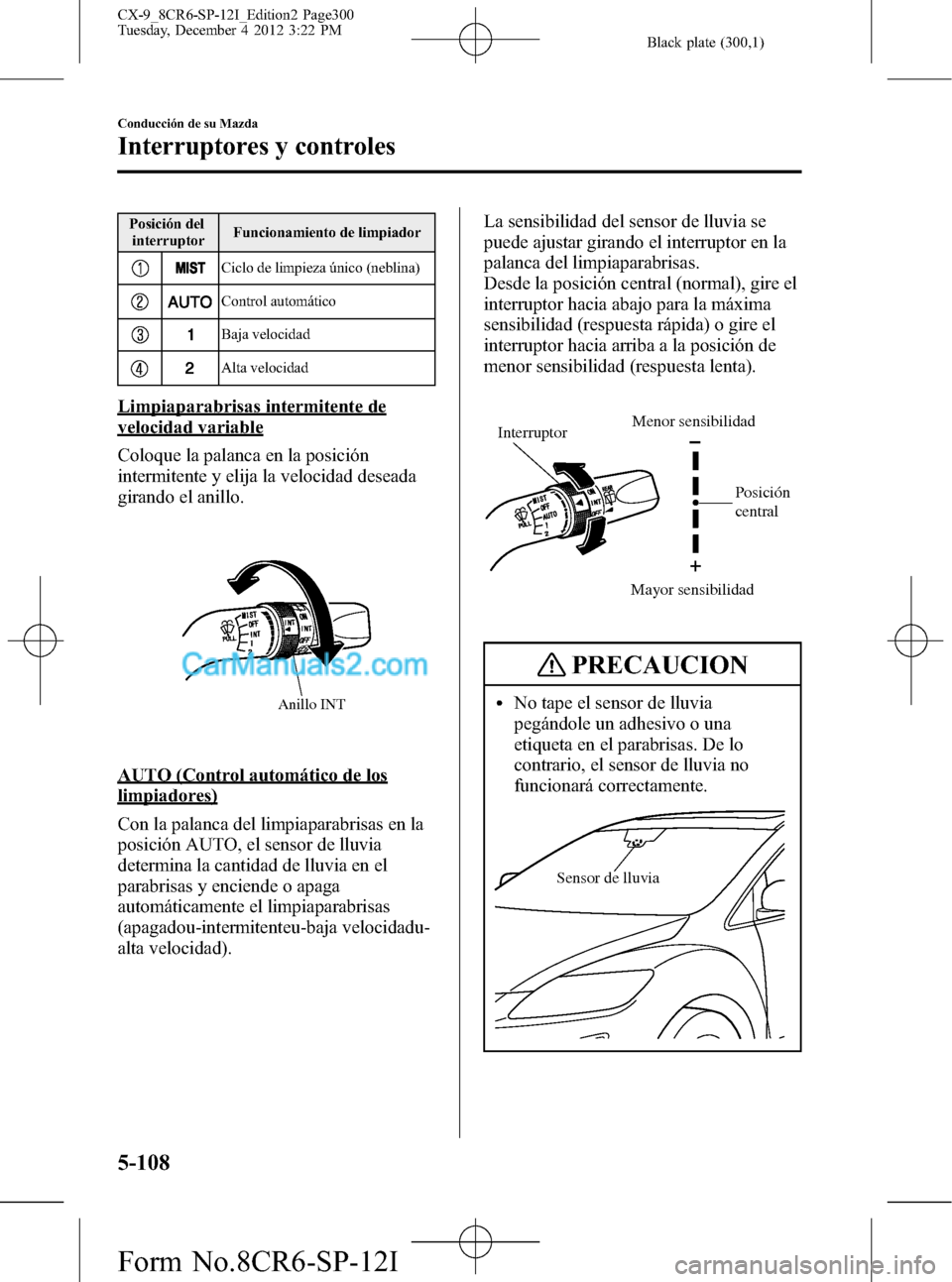

Posición del
interruptorFuncionamiento de limpiador
Ciclo de limpieza único (neblina)
Control automático
Baja velocidad
Alta velocidad
Limpiaparabrisas intermitente de
velocidad variable
Coloque la palanca en la posición
intermitente y elija la velocidad deseada
girando el anillo.
Anillo INT
AUTO (Control automático de los
limpiadores)
Con la palanca del limpiaparabrisas en la
posición AUTO, el sensor de lluvia
determina la cantidad de lluvia en el
parabrisas y enciende o apaga
automáticamente el limpiaparabrisas
(apagadou-intermitenteu-baja velocidadu-
alta velocidad).La sensibilidad del sensor de lluvia se
puede ajustar girando el interruptor en la
palanca del limpiaparabrisas.
Desde la posición central (normal), gire el
interruptor hacia abajo para la máxima
sensibilidad (respuesta rápida) o gire el
interruptor hacia arriba a la posición de
menor sensibilidad (respuesta lenta).
Posición
central
Mayor sensibilidadMenor sensibilidad
Interruptor
PRECAUCION
lNo tape el sensor de lluvia
pegándole un adhesivo o una
etiqueta en el parabrisas. De lo
contrario, el sensor de lluvia no
funcionará correctamente.
Sensor de lluvia
5-108
Conducción de su Mazda
Interruptores y controles
CX-9_8CR6-SP-12I_Edition2 Page300
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (301,1)

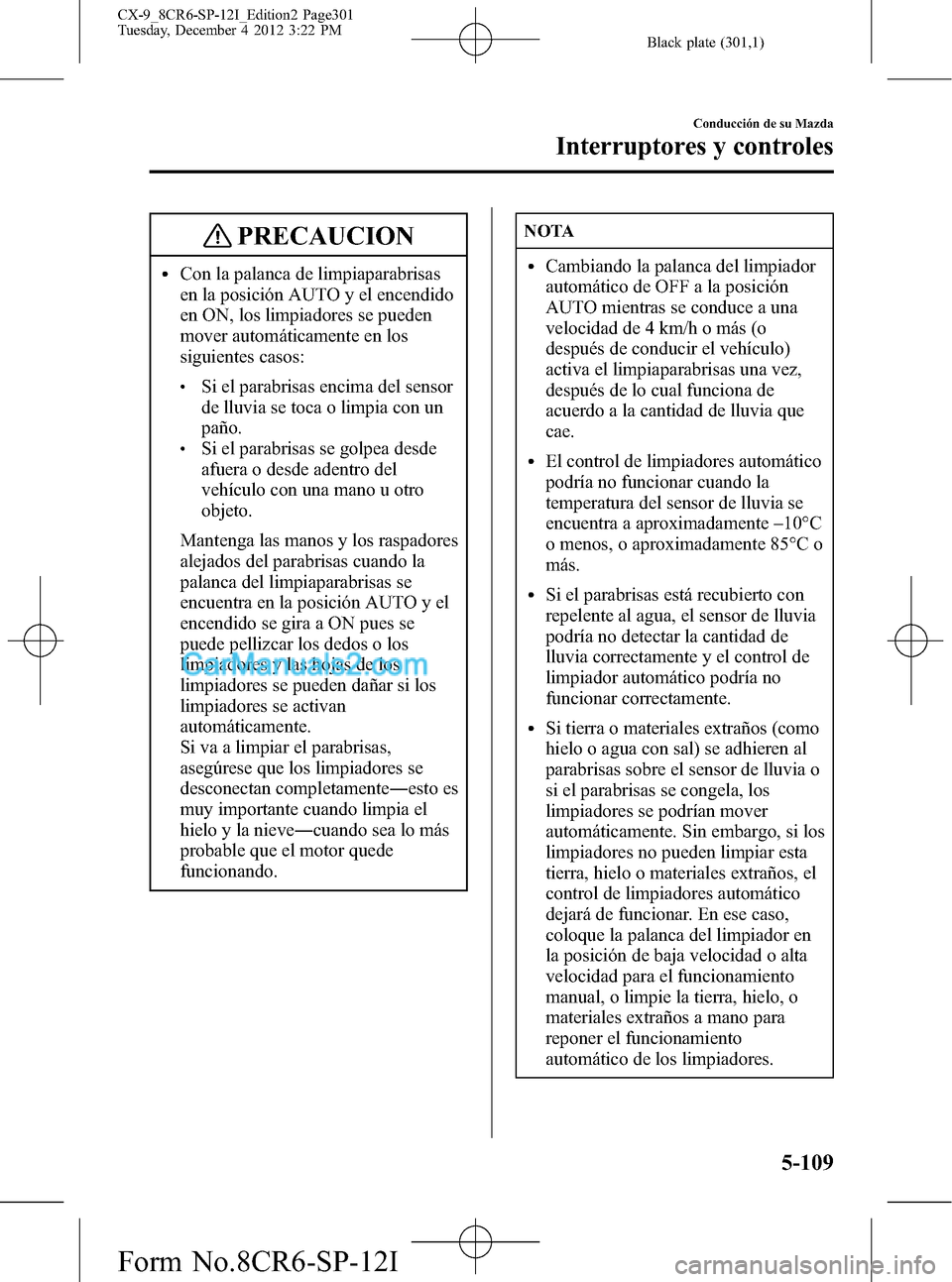

PRECAUCION
lCon la palanca de limpiaparabrisas
en la posición AUTO y el encendido
en ON, los limpiadores se pueden
mover automáticamente en los
siguientes casos:
lSi el parabrisas encima del sensor
de lluvia se toca o limpia con un
paño.
lSi el parabrisas se golpea desde
afuera o desde adentro del
vehículo con una mano u otro
objeto.
Mantenga las manos y los raspadores
alejados del parabrisas cuando la
palanca del limpiaparabrisas se
encuentra en la posición AUTO y el
encendido se gira a ON pues se
puede pellizcar los dedos o los
limpiadores y las hojas de los
limpiadores se pueden dañar si los
limpiadores se activan
automáticamente.
Si va a limpiar el parabrisas,
asegúrese que los limpiadores se
desconectan completamente―esto es
muy importante cuando limpia el
hielo y la nieve―cuando sea lo más
probable que el motor quede
funcionando.
NOTA
lCambiando la palanca del limpiador
automático de OFF a la posición
AUTO mientras se conduce a una
velocidad de 4 km/h o más (o
después de conducir el vehículo)
activa el limpiaparabrisas una vez,
después de lo cual funciona de
acuerdo a la cantidad de lluvia que
cae.
lEl control de limpiadores automático
podría no funcionar cuando la
temperatura del sensor de lluvia se
encuentra a aproximadamente_
10°C
o menos, o aproximadamente 85°C o
más.
lSi el parabrisas está recubierto con
repelente al agua, el sensor de lluvia
podría no detectar la cantidad de
lluvia correctamente y el control de
limpiador automático podría no
funcionar correctamente.
lSi tierra o materiales extraños (como
hielo o agua con sal) se adhieren al
parabrisas sobre el sensor de lluvia o
si el parabrisas se congela, los
limpiadores se podrían mover
automáticamente. Sin embargo, si los
limpiadores no pueden limpiar esta
tierra, hielo o materiales extraños, el
control de limpiadores automático
dejará de funcionar. En ese caso,
coloque la palanca del limpiador en
la posición de baja velocidad o alta
velocidad para el funcionamiento
manual, o limpie la tierra, hielo, o
materiales extraños a mano para
reponer el funcionamiento
automático de los limpiadores.
Conducción de su Mazda
Interruptores y controles
5-109
CX-9_8CR6-SP-12I_Edition2 Page301
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (302,1)

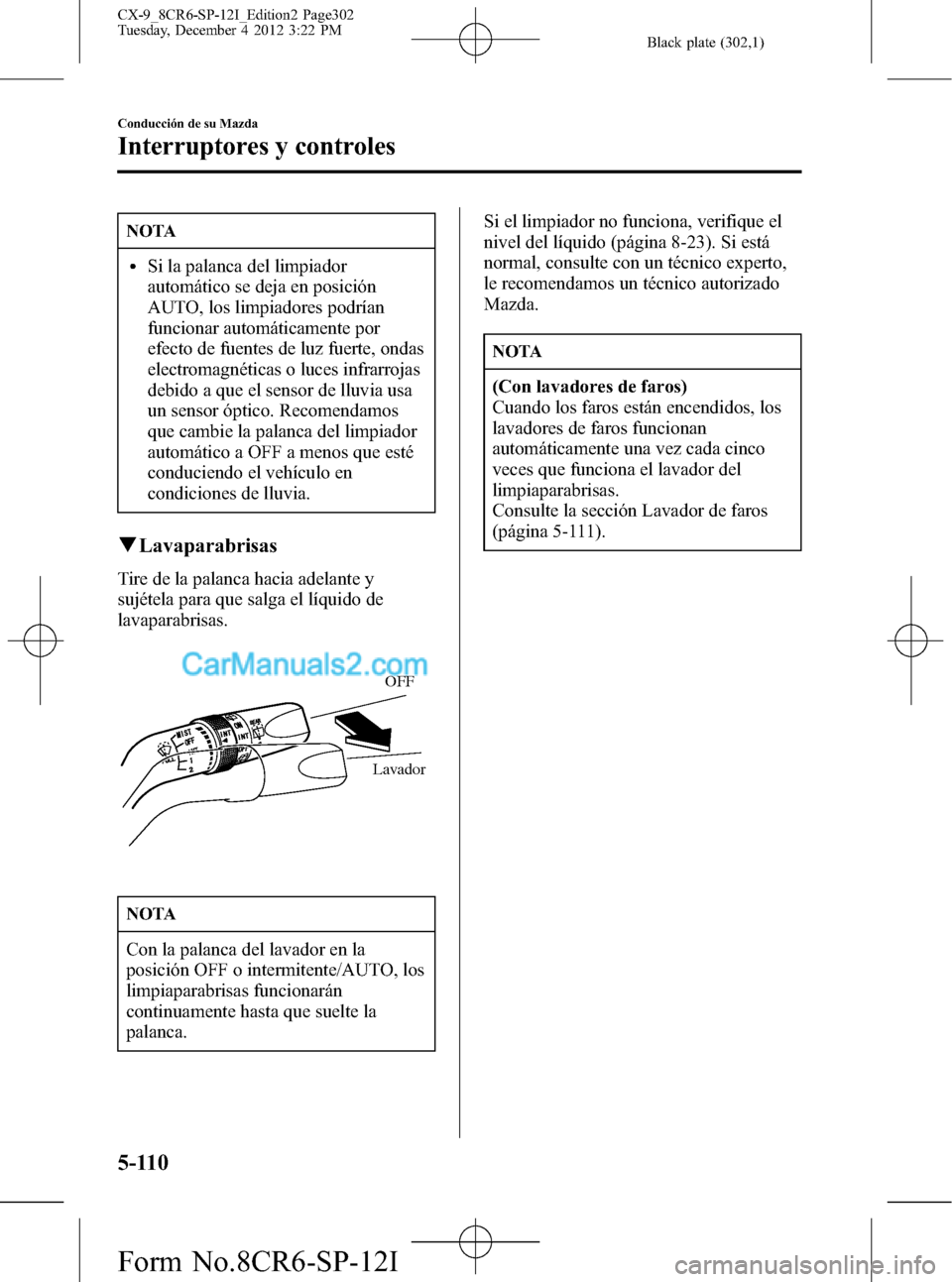

NOTA
lSi la palanca del limpiador
automático se deja en posición
AUTO, los limpiadores podrían
funcionar automáticamente por
efecto de fuentes de luz fuerte, ondas
electromagnéticas o luces infrarrojas
debido a que el sensor de lluvia usa
un sensor óptico. Recomendamos
que cambie la palanca del limpiador
automático a OFF a menos que esté
conduciendo el vehículo en
condiciones de lluvia.
qLavaparabrisas
Tire de la palanca hacia adelante y
sujétela para que salga el líquido de
lavaparabrisas.
OFF
Lavador
NOTA
Con la palanca del lavador en la
posición OFF o intermitente/AUTO, los
limpiaparabrisas funcionarán
continuamente hasta que suelte la
palanca.Si el limpiador no funciona, verifique el
nivel del líquido (página 8-23). Si está
normal, consulte con un técnico experto,
le recomendamos un técnico autorizado
Mazda.
NOTA
(Con lavadores de faros)
Cuando los faros están encendidos, los
lavadores de faros funcionan
automáticamente una vez cada cinco
veces que funciona el lavador del
limpiaparabrisas.
Consulte la sección Lavador de faros
(página 5-111).
5-110
Conducción de su Mazda
Interruptores y controles
CX-9_8CR6-SP-12I_Edition2 Page302
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I
